BricsCAD Mechanical

고급 기계 설계 도구

기계 엔지니어 및 제품 설계자를 위해 직접 모델링을 통해
제공되는 고급 기계 설계 도구입니다.

디자인

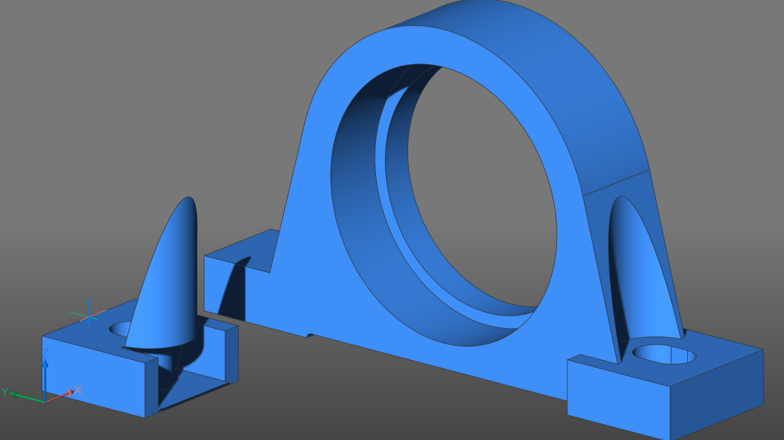

BricsCAD의 강력한 3D 다이렉트 모델러를 사용하여 모든 모양을 쉽게 만들 수 있습니다. 히스토리 기반 시스템의 제한이 없는 BricsCAD의 다이렉트 모델러는 기본 및 가져온 지오메트리를 동일한 방식으로 처리합니다.

부품 및 어셈블리 설계

직접 모델링의 모든 기능을 사용하여 부품 및 하위 어셈블리의 복잡한 계층을 생성 또는 편집합니다

부품 및 구성 요소 설계

2D 스케치로 시작한 다음 돌출, 회전 또는 스윕하여 3D 솔리드를 만듭니다. 내장된 3D 원형을 사용하여 부품의 초기 모양을 지정할 수도 있습니다. 그런 다음 돌출, 모깎기, 모따기 또는 부울 연산을 사용하여 더 많은 세부 정보를 추가합니다. 직접 모델링의 모든 기능을 사용하여 3D 솔리드를 가져 와서, 기본 구성 요소로 편집 할 수도 있습니다.

Bottom-up 및 top-down 어셈블리 설계

BricsCAD Mechanical 사용자는 Bottom-up 또는 top-down 설계 방법을 사용하여 부품 및 하위 어셈블리의 복잡한 계층을 생성 할 수 있습니다. BricsCAD용 Communicator를 사용하여 해당 어셈블리에 정의 된 파라 메트릭 형상을 포함하여 다른 CAD 시스템에서 어셈블리를 가져올 수 있습니다.

3D 매개 변수화 및 제약 조건

PARAMETRIZE A.I. 워크 플로우는 부품을 몇 초 만에 스마트 한 매개 변수 기반 구성 요소로 전환합니다. BricsCAD 속성 패널에서 제약 조건 시스템을 구축하고, 부품을 공식적으로 구동하고, 테이블 기반 구성 요소를 구축하고 구성 요소 매개 변수를 변경합니다.

복사 기능

피쳐를 한 번 모델링하고 구멍, 리브, 포켓과 같은 기존 피쳐를 3D 솔리드로 복사하는 강력한 도구로 여러 번 사용합니다.

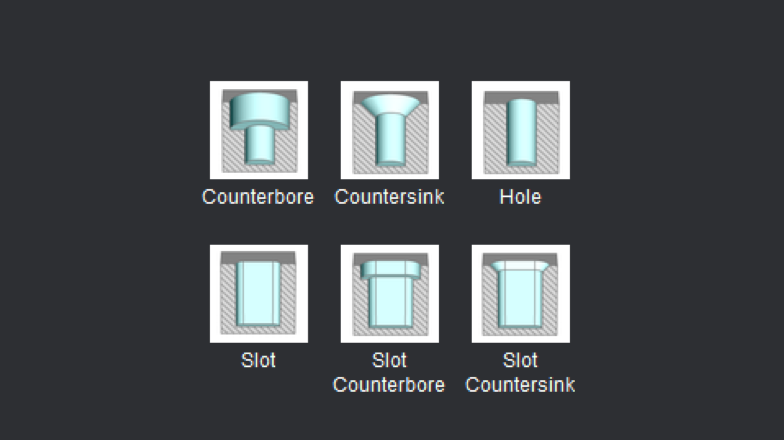

구멍 피쳐 라이브러리

BricsCAD에는 표준 구멍 피쳐 라이브러리가 포함되어 있습니다 – 드래그 앤 드롭 작업을 통해 부품에 쉽게 구멍을 삽입할 수 있습니다.

파라 메트릭 표준 부품

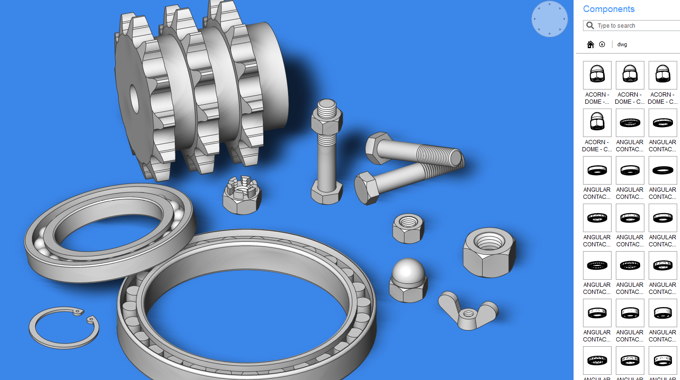

BricsCAD Mechanical에는 800 개 이상의 서로 다른 유형의 30,000 개의 표준 기계 구성 요소 라이브러리가 포함되어 있으며 모두 사용자 정의 가능한 매개 변수가 있습니다.

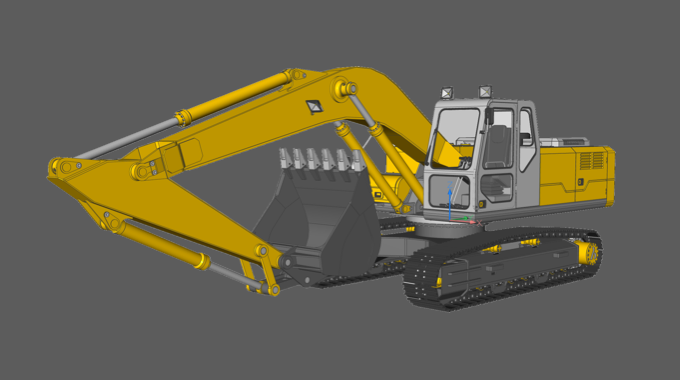

어셈블리 조인트, 운동 학적 분석 및 애니메이션

3D 구속 조건을 사용하여 어셈블리에서 조인트를 어셈블합니다. 나머지 자유도는 메커니즘의 운동학을 분석하는 데 사용할 수 있습니다. 이러한 파라메트릭 관계에 의해 제어되는 복잡한 3D 애니메이션을 만들 수 있습니다.

재료 및 질량 특성

어셈블리의 일부에 재료를 할당하고, BricsCAD는 중량, 무게 중심, 기본 관성 축 등을 계산합니다.

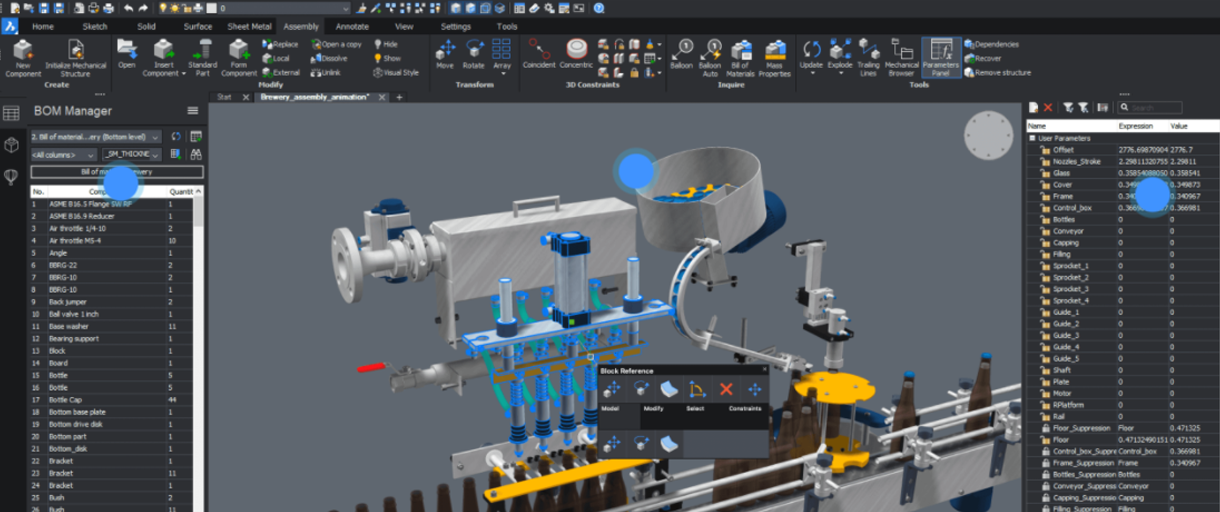

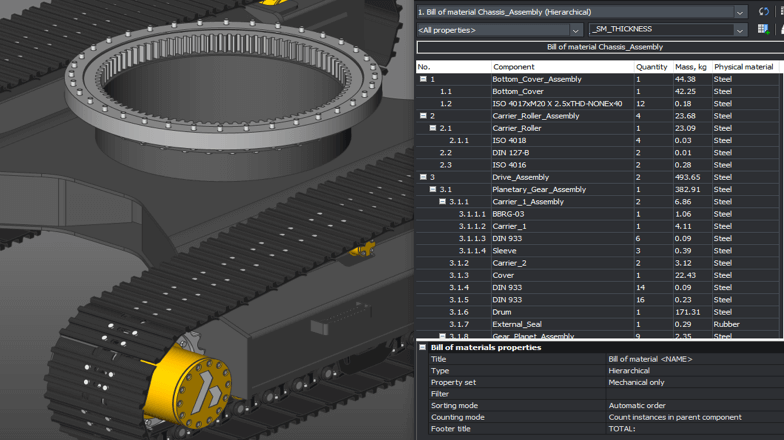

Bill of Materials

어셈블리에서 최상위 레벨 BOM, 부품 목록 또는 계층 구조 테이블을 대화형으로 자동으로 만듭니다. BOM을 원하는 대로 사용자 정의하고 자동으로 작성된 풍선 태그를 사용하여 어셈블리에 연결합니다.

후행 선이있는 애니메이션 분해도

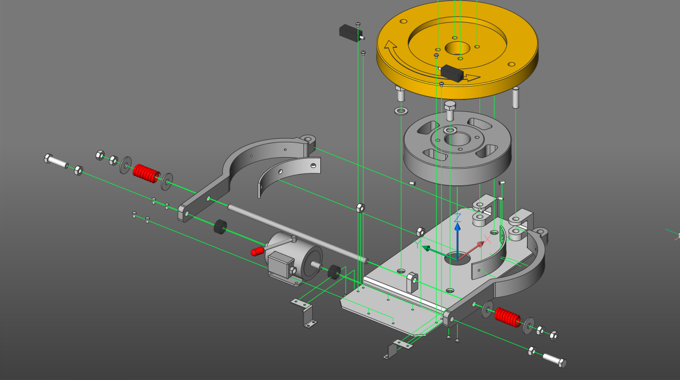

BricsCAD Mechanical은 한 번의 클릭으로 다축 분해도를 생성하고 복잡한 어셈블리를 자동으로 분해하고 후 행선을 추가 할 수 있습니다. 기술 매뉴얼 및 설명서에 대한 어셈블리에 주석을 달거나 애니메이션을 쉽게 만들 수 있습니다.

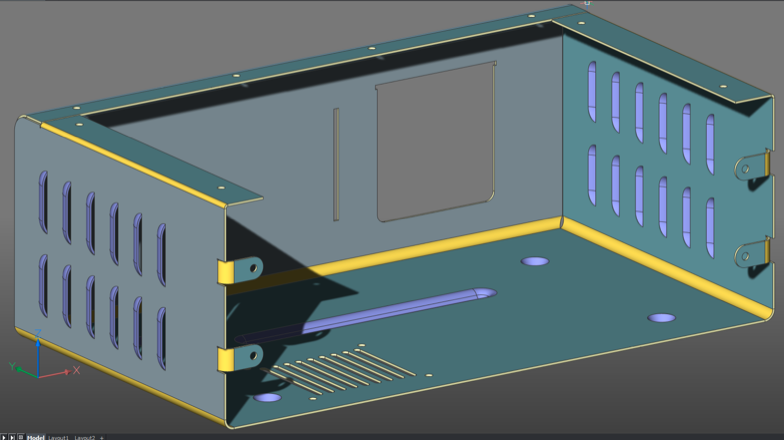

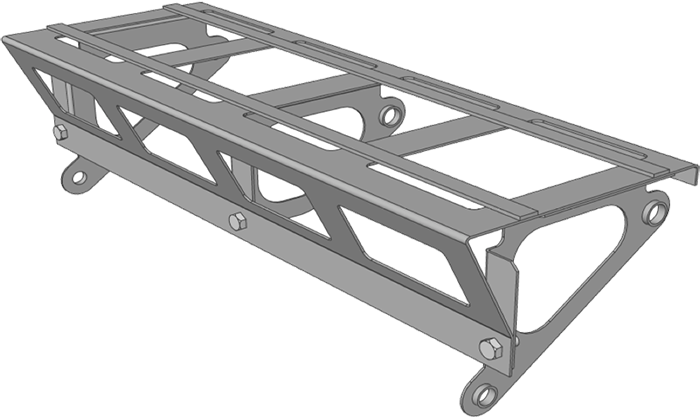

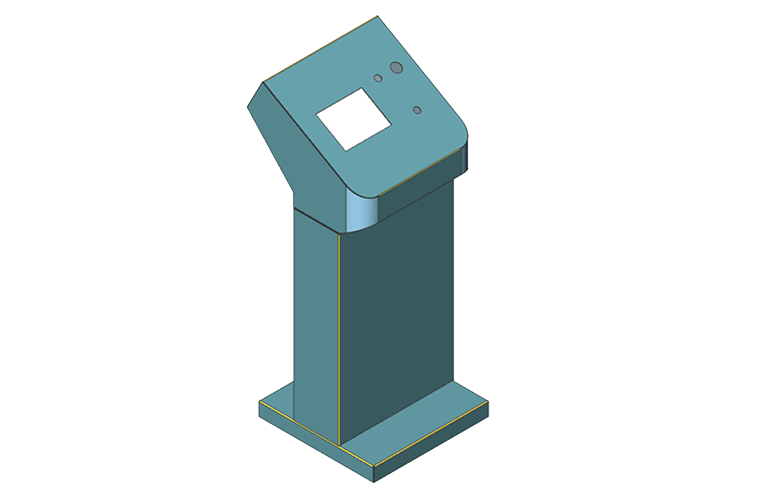

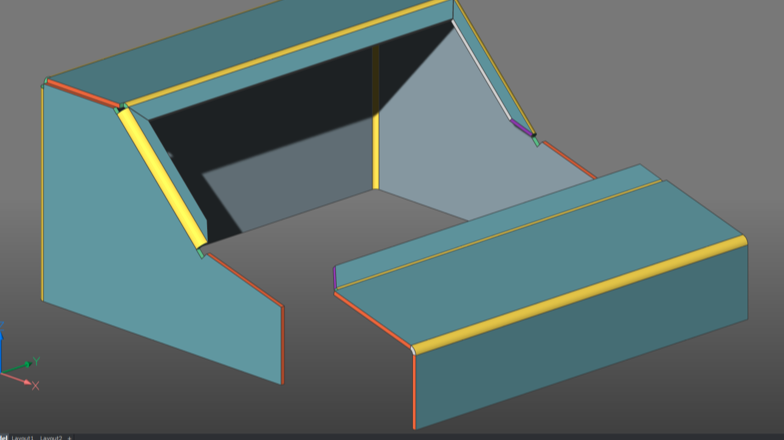

판금 설계

복원력이 뛰어나고 편집이 용이한 판금 부품 설계를 생성

처음부터 가져오기 또는 만들기

BricsCAD Mechanical을 사용하면 로프트 솔리드를 사용하여 생성된 판금 부품을 생성, 가져 오기, 재 작업 및 전개 할 수 있습니다. 이 강력한 접근 방식을 사용하면 제조 가능성을 위한 설계에 더 많은 시간을 할애하고 실패한 모델을 재 구축하는 시간을 줄 일 수 있습니다.

언제든 재 작업

판금 부품을 최대한 강력하고 자유롭게 편집 할 수 있습니다. 각 기능의 일관성을 유지하면서 (플랜지, 벤드, 릴리프, 접합)은 자동으로 유지됩니다.

자동으로 펼치기

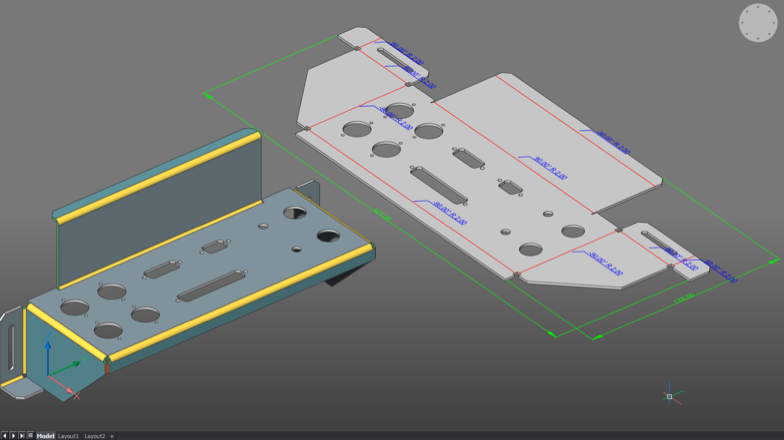

3D 판금 부품에 양방향으로 연관된 펼쳐진 2D 표현을 작성합니다. 또한 전개 엔진을 사용하여 부품을 산업 표준 CAM 시스템으로 보낼 수 있습니다.

기능-기반 직접 모델링

직접 모델링의 유연성은 판금 피쳐로 표현 된 설계 의도를 유지합니다 – 플랜지, 벤드, 릴리프 및 기타.

플랜지, 굽힘, 접합 및 탭

다양한 방법으로 플랜지 생성: 기본 플랜지, 모서 플랜지 또는 등고선 도구를 사용합니다. 제조능력을 향상시키기 위해, 인접한 플랜지들이 벤드, 접합부 또는 탭-및-슬롯 연결을 통해 연결되는 방식을 항상 변경할 수 있다.

릴리프 및 분할

BricsCAD Mechanical에서 릴리프 라이브러리를 활용하여 굽힘 프로세스 중에 재료 충돌을 방지합니다. 한 번의 클릭으로 부품을 분할하고, 분할을 모델의 다른 코너로 자동 전파합니다.

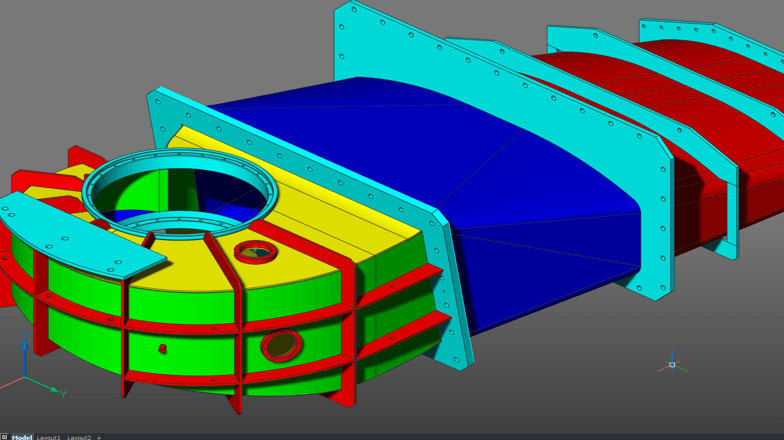

로프트 굽힘

두 개의 임의의 3D 곡선 사이에 로프트 판금 부품을 작성할 수 있습니다. BricsCAD Mechanical은 가져온 형상에서 로프트 굽힘을 인식하고, 자동으로 여러 플랜지로 분해 할 수 있습니다.

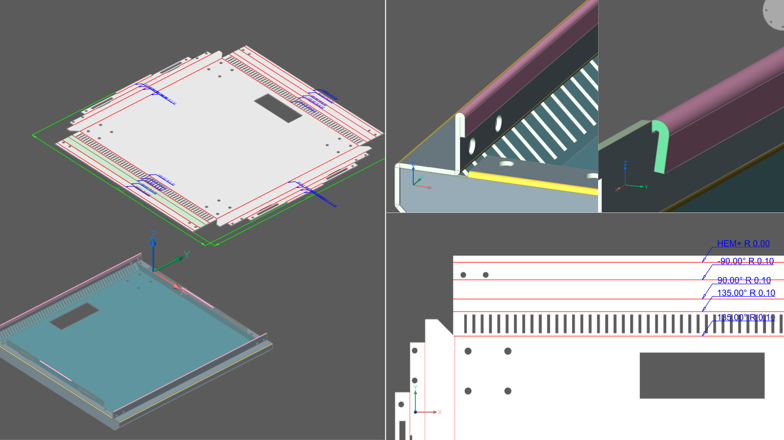

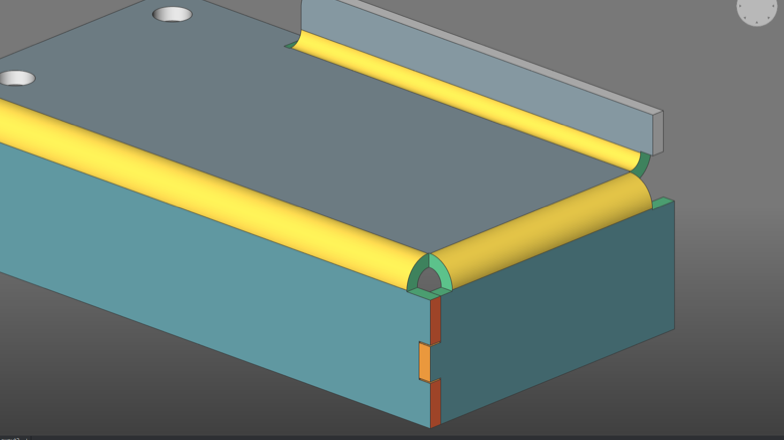

Hem

판금의 Hem 피처를 사용하면 헤밍 금속 가공 공정을 모델링 할 수 있습니다. BricsCAD는 사용자 조정 가능한 매개변수를 사용하여 열린 Hem, 방울 및 회진을 지원합니다.

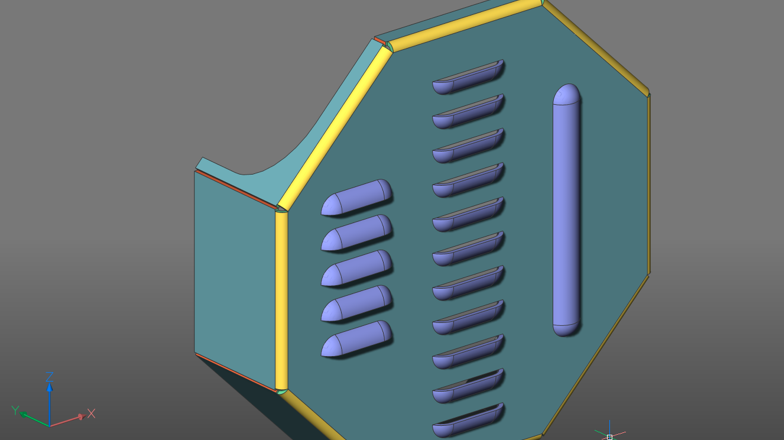

폼 기능

BricsCAD Mechanical은 파라 메트릭 양식 기능의 라이브러리를 제공합니다 – 루버, 브리지, 엠보스, 그리고 기타 것들입니다. 모든 곡선으로 정의된 복합 리브를 생성할 수도 있습니다.

파라 메트릭 판금 부품

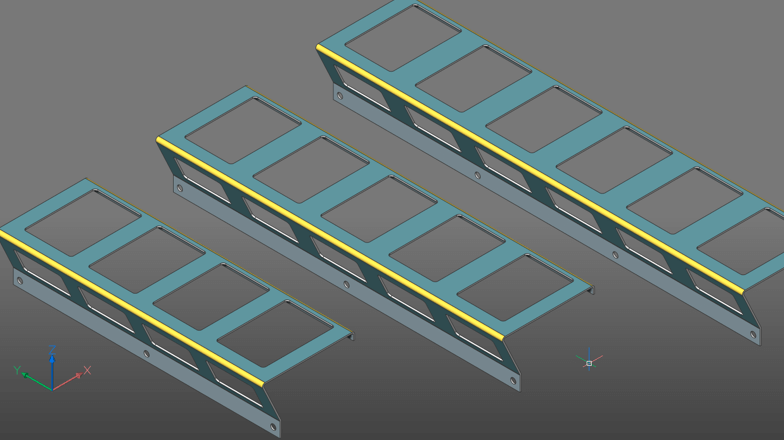

3D 제약 조건, 배열 및 자동 매개 변수화의 모든 기능을 사용하여 판금 모델에서 다양한 설계 변형을 생성합니다.

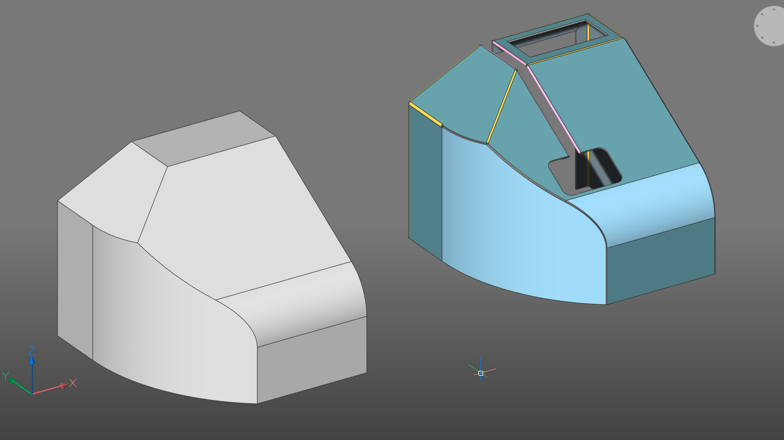

판금으로 변환

다른 CAD 시스템에서 설계된 판금 부품은 BricsCAD Mechanical에서 제조를 위해 준비 할 수 있습니다. 모델의 유효성을 확인하고, 수정하고, 누락된 피쳐를 추가하고, 직접 펼칠 수 있습니다.

전개

2D 및 3D 펼쳐진 표현을 만들어 CAM 시스템을 구동합니다. 3D 펼쳐진 표현을 동시에 편집하여 감지된 충돌을 수정하는 동시에 3D 접힌 부품을 동기화 할 수 있습니다.

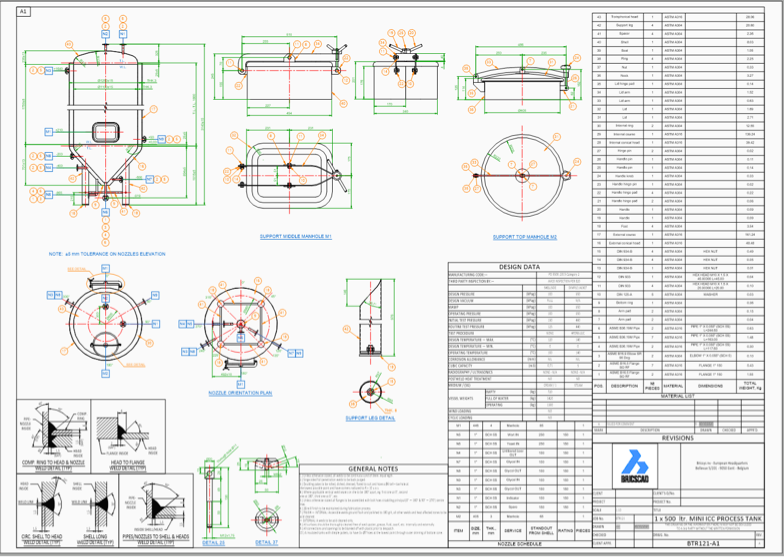

상세하게

기계 설계를 생산 도면으로 전환하기 위한 가장 친숙한 최고의 워크플로입니다.

시각화

BricsCAD BIM을 사용하여 워크 플로우의 모든 단계에서 설계를 시각화하십시오. 한 번의 클릭으로 Enscape, Twinmotion 또는 Lumion을 사용하여 실시간 렌더링을 시작하고 완전히 렌더링 된 모델 프로젝트를 살펴볼 수 있습니다.

  • 기본 뷰
  • 투영된 뷰
  • 단면도
  • 상세 보기
  • BOM 테이블
  • Balloons

단면도

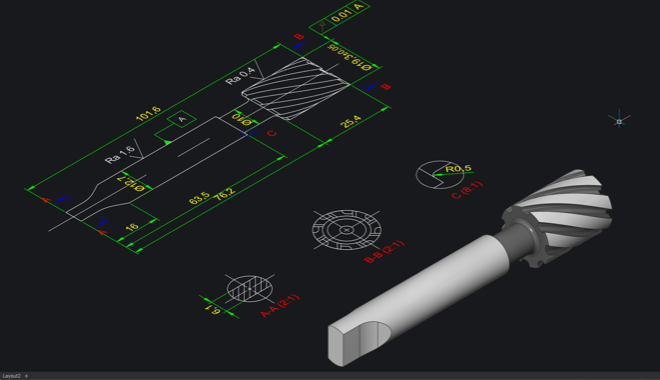

3D 파트 및 어셈블리의 단면도를 생성 할 수 있습니다. 단면 평면은 기준 뷰에 그려진 선으로 정의하거나 더 복잡한 단면을 생성 할 수 있습니다: 절반 섹션, 간격띄우기 섹션 및 정렬된 단면 보기입니다.

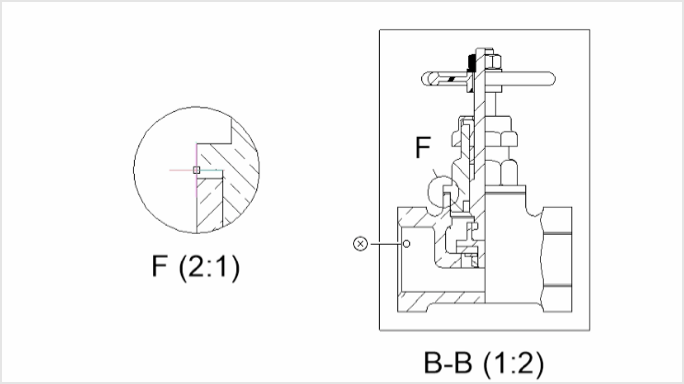

상세 보기

BricsCAD Mechanical을 사용하면 도면 레이아웃의 기존 뷰에서 상세 뷰를 자동으로 생성 할 수 있습니다.

초안 품질 도면을 빠르게 생성할 수 있습니다

빠른 초안 품질보기를 사용하여 도면 레이아웃을 가속화합니다. 그런 다음, 멀티 코어 CPU를 사용하여, 기록적인 시간에 정확한 보기를 만듭니다. BricsCAD Mechanical은 배경 도면 생성 중에 입력에 반응합니다.

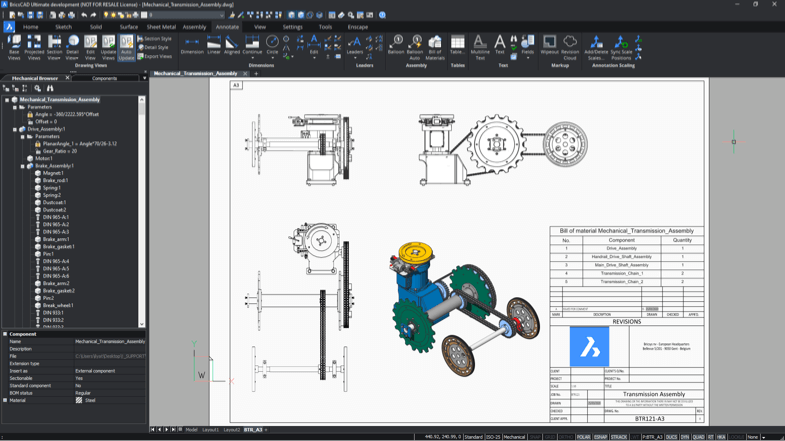

자동화된 도면 생성

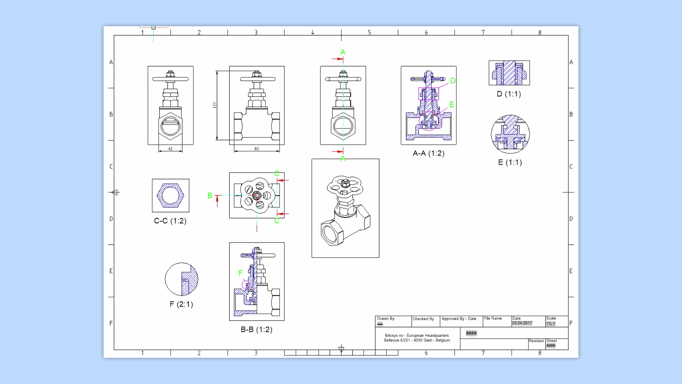

도면 레이아웃 작성에 익숙한 워크플로우를 경험하십시오. 단일 파트 또는 전체 어셈블리를 변경하면 모든 2D 도면 뷰가 자동으로 업데이트 됩니다.

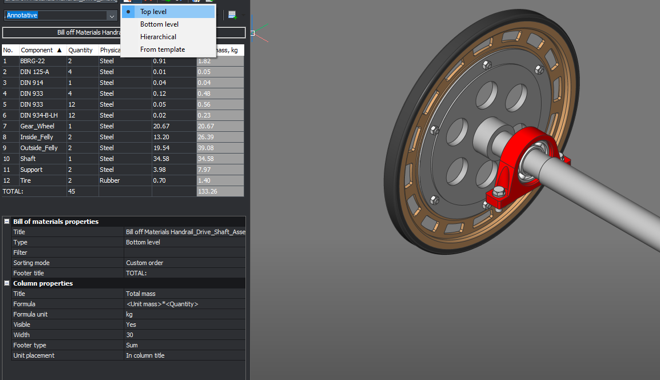

Bill of Materials 테이블

BOM 패널을 사용하면 도면에서 여러 BOM 테이블을 관리 할 수 있습니다. 각 열의 개별적으로 서식을 지정하고, 방정식을 설정하고, 테이블을 정렬하는 등의 구성을 수행할 수 있습니다.

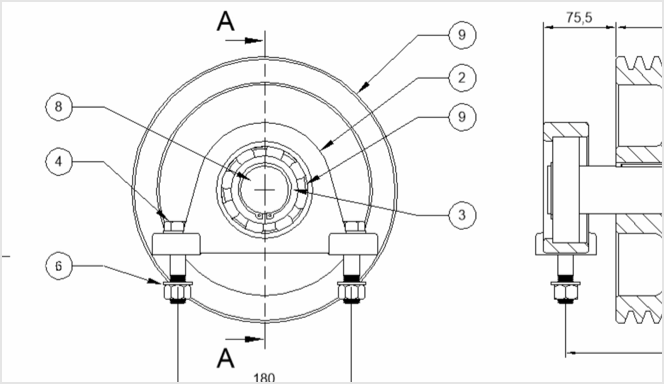

Balloons

BricsCAD Mechanical은 어셈블리의 각 구성 요소에 대한 연관 풍선을 생성하고 자동으로 생성된 모든 2D 뷰에서 해당 태그의 표시를 관리합니다.

목적에 맞는 BricsCAD 알아보기


BricsCAD Lite
BricsCAD Pro
BricsCAD
Mechanical
BricsCAD BIM
BricsCAD
Ultimate
익숙한 CAD 도구
AutoCAD 커스텀 파일 재사용
100% Real DWG
Lisp API Support
2D 제약 조건 관리
3D Direct Modeling
렌더링, 조명 & 재질
3rd Party Application API
3D 제약 조건 관리
3D 자동 매개 변수 화
변형 모델링 엔진
TIN Surfaces, 그레이딩 , 정렬
BricsCAD Mechanical 기능
매개 변수 어셈블리 모델링
자동 BOM 생성
자동 분해뷰 생성
강력한 판금 설계 워크플로우
Kinematics and Motion Analysis
BricsCAD BIM 워크플로우
BIM 지원 가능 컨셉 모델러
QUICKDRAW & AUTOMATCH 도구
자동 BIM 요소 분류
A.I. 기반 전파 워크플로우
연관된 시공 문서 도면화
